- Производитель:

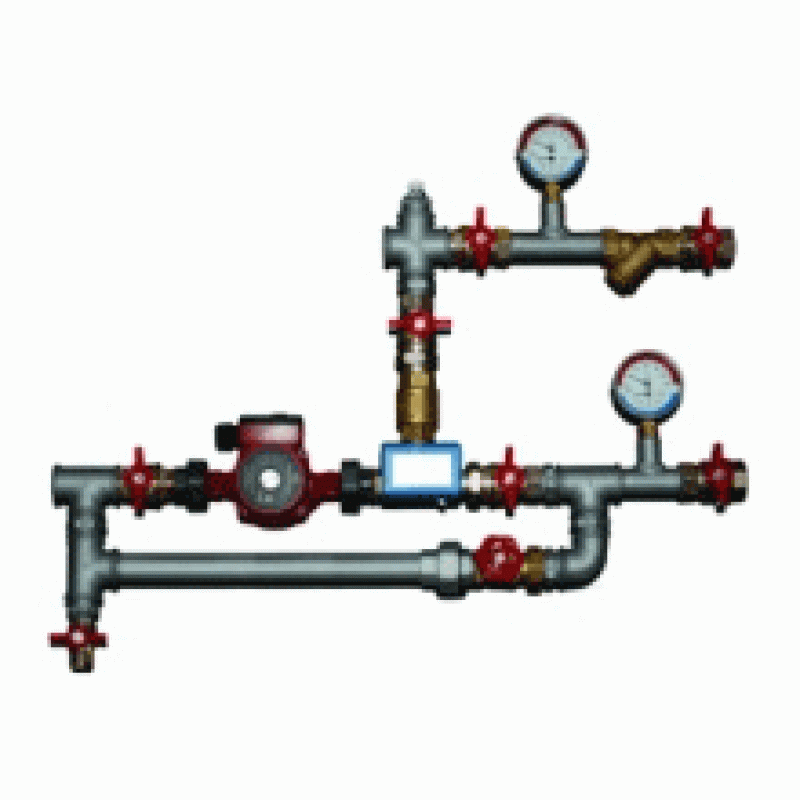

- Модель:Airone 6
- Доступно:Есть в наличии999
Смесительные узлы рекомендованы к применению:
- в системах теплоснабжения приточных установок (центральных кондиционеров);
- в системах теплоснабжения тепловых завес при наличии угрозы размораживания калорифера;
- в системах холодоснабжения с несколькими центральными кондиционерами в одном контуре при отсутствии запаса по напору насоса холодильной станции.
В смесительных узлах УС регулирование мощности радиатора достигается изменением температуры воды (антифриза) на входе в нагреватель (охладитель) при неизменном расходе.
| Наименование | Традиционный узел(SUMX и т.п.) | УС-У | УС-Н | УС-С |
| Максимальная температура воды на подаче, С | 110 | 130 | 130 | 130 |
| Максимальный Kvs устанавливаемого клапана, м3/ч | 16 | 63 | 63 | 63 |
| Термометры и манометры | Нет | Опция | Два термоманометра | Два термоманометра |
| Манометр до фильтра | Нет | Опция | Да | Опция |
| Манометр после фильтра | Нет | Опция | Опция | Да |
| Воздухоотводчик | Нет | Нет | Нет | Кран Маевского |
| Защита котлового контура от остановки циркуляции | Байпас узла | Байпас клапана | Байпас насоса и клапана | Байпас насоса и клапана |
| Пассивная защита калорифера от размораживания | Нет | Байпас клапана | Байпас насоса и клапана | Байпас насоса и клапана |
| Защита от попадания прямой воды в обработку в штатном режиме | Нет | Да | Да | Да |
| Защита от попадания прямой воды в обработку при аварии | Нет | Нет | Да | Да |
| Возможность эксплуатации в ручном режиме | Нет | Нет | Да | Да, в т.ч. при снятых насосе и клапане |
| Слив воды с узла | Нет | Пробка на резьбе | Шаровой кран | Шаровой кран |
| Наименование | |
| УС-У (бюджетное решение): насос, фильтр, запорная арматура, 3-х ходовой клапан с э/приводом 0-10В, байпас клапана | |
| УС-У-1-0,6 | |
| УС-У-1-1,0 | |
| УС-У-1-1,6 | |
| УС-У-1-2,5 | |
| УС-У-2-2,5 | |
| УС-У-2-4,0 | |
| УС-У-2-6,3 | |
| УС-У-3-2,5 | |
| УС-У-3-4,0 | |
| УС-У-3-6,3 | |
| УС-У-3-10 | |
| УС-У-4-10 | |
| УС-У-4-16 | |
| УС-У-5-16 | |
| УС-У-6-10 | |
| УС-У-6-16 | |
| УС-У-7-16 | |
| УС-У-8-16 | |
| УС-У-9-25 | |
| УС-У-10-25 | |
| УС-У-11-25 | |
| УС-У-11-40 | |
| УС-У-12-40 | |
| УС-У (бюджетное решение): НАСОС GRUNDFOS, фильтр, запорная арматура, 3-х ходовой клапан с э/приводом 0-10В, байпас клапана | |
| УС-У-1-0,6 | |
| УС-У-1-1,0 | |
| УС-У-1-1,6 | |
| УС-У-1-2,5 | |
| УС-У-2-2,5 | |
| УС-У-2-4,0 | |
| УС-У-2-6,3 | |
| УС-У-3-2,5 | |
| УС-У-3-4,0 | |
| УС-У-3-6,3 | |
| УС-У-3-10 | |
| УС-У-4-10 | |
| УС-У-4-16 | |
| УС-У-5-16 | |
| УС-У-6-10 | |
| УС-У-6-16 | |
| УС-У-7-16 | |
| УС-У-8-16 | |
| УС-У-9-25 | |
| УС-У-10-25 | |
| УС-У-11-25 | |
| УС-У-11-40 | |
| УС-У-12-40 | |
| УС-У-Г13-40 | |
| УС-У-Г13-63 | |
| УС-У…ББ (УС-У без байпаса): насос, фильтр, запорная арматура, 3-х ходовой клапан с э/приводом 0-10В | |
| УС-У-1-0,6-ББ | |
| УС-У-1-1,0-ББ | |
| УС-У-1-1,6-ББ | |
| УС-У-1-2,5-ББ | |
| УС-У-2-2,5-ББ | |
| УС-У-2-4,0-ББ | |
| УС-У-2-6,3-ББ | |
| УС-У-3-2,5-ББ | |
| УС-У-3-4,0-ББ | |
| УС-У-3-6,3-ББ | |
| УС-У-3-10-ББ | |
| УС-У-4-10-ББ | |
| УС-У-4-16-ББ | |
| УС-У-5-16-ББ | |
| УС-У-6-10-ББ | |
| УС-У-6-16-ББ | |
| УС-У-7-16-ББ | |
| УС-У-8-16-ББ | |
| УС-У-9-25-ББ | |
| УС-У-10-25-ББ | |
| УС-У-11-25-ББ | |
| УС-У-11-40-ББ | |
| УС-У-12-40-ББ | |
| УС-У…ББ (УС-У без байпаса): насосGRUNDFOS, фильтр, запорная арматура, 3-х ходовой клапан с э/приводом 0-10В | |
| УС-У-1-0,6-ББ | |
| УС-У-1-1,0-ББ | |
| УС-У-1-1,6-ББ | |
| УС-У-1-2,5-ББ | |
| УС-У-2-2,5-ББ | |
| УС-У-2-4,0-ББ | |
| УС-У-3-2,5-ББ | |
| УС-У-3-4,0-ББ | |
| УС-У-3-6,3-ББ | |
| УС-У-3-10-ББ | |
| УС-У-4-10-ББ | |
| УС-У-4-16-ББ | |
| УС-У-5-16-ББ | |
| УС-У-6-10-ББ | |
| УС-У-6-16-ББ | |
| УС-У-7-16-ББ | |
| УС-У-8-16-ББ | |
| УС-У-9-25-ББ | |
| УС-У-10-25-ББ | |
| УС-У-11-25-ББ | |
| УС-У-11-40-ББ | |
| УС-У-12-40-ББ | |
| УС-У-Г13-40-ББ | |
| УС-У-Г13-63-ББ | |
| УС-Н (развитие УС-У в сторону УС-С):насос, фильтр, запорная арматура, 3-х ходовой клапан с э/приводом 0-10В, термоманометры, сливной кран, байпас | |
| УС-Н-1-1,0 | |
| УС-Н-1-2,5 | |
| УС-Н-2-2,5 | |
| УС-Н-2-4,0 | |
| УС-Н-3-2,5 | |
| УС-Н-3-4,0 | |
| УС-Н-3-6,3 | |
| УС-Н-3-10 | |
| УС-Н-4-10 | |
| УС-Н-4-16 | |
| УС-Н-Г5-16 | |
| УС-Н-6-10 | |
| УС-Н-7-16 | |
| УС-Н-8-16 | |
| УС-Н-9-25 | |
| УС-Н-10-25 | |
| УС-Н-11-25 | |
| УС-Н-Г12-40 | |
| УС-Н-Г13-40 | |
